芯片解密8255A有三种基本工作方式，即方式0、方式1和方式2。

1.方式0

方式0是8255A的基本输入/输出方式，其时序如图5-22所示。在该方式下：

1)C口的高4位和低4位相互独立，均可被设置为输入口或输出口。2)数据单向传输，即被设置为输出的引脚只能输出数据，反之亦然。3)输入和输出操作均不需要选通(即应答)信号。4)输出具有锁存功能，而输入不锁存。

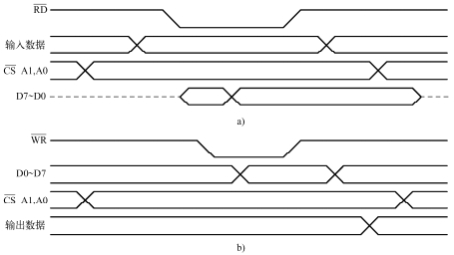

图5-22 8255A方式0的时序

a)输入时序b)输出时序

2.方式1

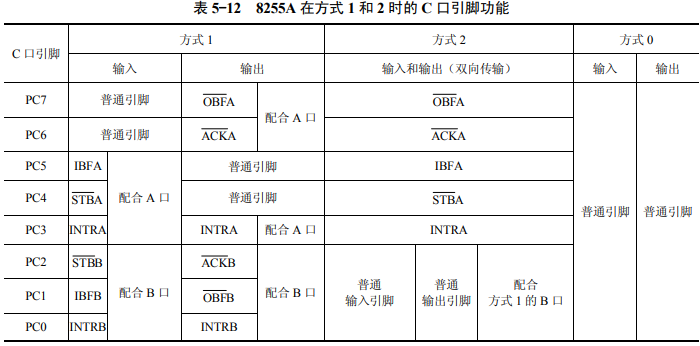

方式1是A口和B口的选通工作方式，C口没有方式1。在方式1下，A口和B口单向传输数据，可以作为输入引脚或输出引脚，并且输入和输出均锁存数据。另外，见表5-12，在方式1下，A口和B口均需要C口的某些引脚作为联络控制信号，C口未用于联络控制信号的其他引脚依然可以作为普通的输入和输出引脚使用。图5-23和图5-24分别给出了8255A工作方式1的工作示意图和时序。

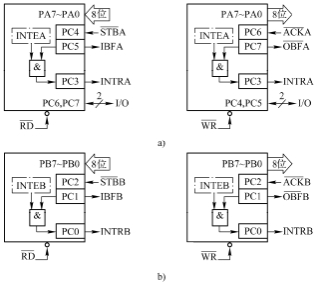

图5-23 8255A工作方式1工作示意图

a)A口方式1(左图输入，右图输出)b)B口方式1(左图输入，右图输出)

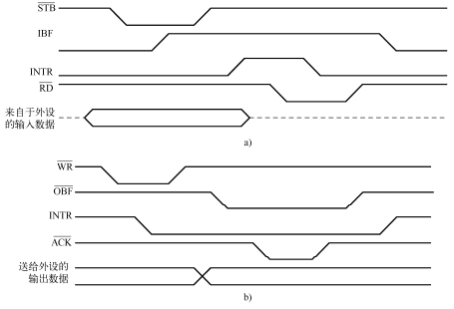

图5-24 8255A工作方式1的时序

a)输入时序b)输出时序

在工作方式1下，若A口和B口为输入引脚，则C口的引脚功能为：

(1)STB(Strobe)

芯片解密STB(STBA对应于A口，STBB对应于B口)是输入选通信号，低电平有效。当外STB引脚为低电平时，A口或B口的数据被装入8255A的输入锁存器。

(2)IBF(Input Buffer Full)

IBF(IBFA对应于A口，IBFB对应于B口)是输入缓冲器满信号，高电平有效。IBF输出高电平表示外设送给8255A的数据已经被锁存在A口或B口的输入锁存器中，但是并未被单片机读取，因此外设不能再向A口或B口送新数据。

(3)INTR(Interrupt Request)

INTR(INTRA对应于A口，INTRB对应于B口)是8255A输出的中断请求信号，高电平有效。当外设发给8255A的数据被A口或B口输入锁存，并允许中断请求发生时，将产生中断请求信号。该信号用于请求单片机读取8255A的数据，而该数据实际来自于外设。

(4)INTE(Interrupt Enable)

INTE是8255A的中断允许信号，通过C口位操作控制字对PC4(对应于A口)或PC2(对应于B口)进行设置。PC4或PC2被置1，则允许对应中断;被清0，则禁止对应中断。
