RS-232C串行通信接口

IC解密RS-232C标准(即EIA-RS-232C标准)是由美国电子工业协会(Electronic Industry Association，EIA)制定的数据终端设备(DTE)和数据通信设备(DCE)之间进行串行数据交换的通信接口技术标准，其中：缩写RS(Recommended Standard)代表“推荐标准”，数字232为“标志号”，字母C表示最新一次修改。

计算机与计算机或计算机与终端之间的数据传送可以采用串行通讯和并行通讯二种方式。由于串行通讯方式具有使用线路少、成本低，特别是在远程传输时，避免了多条线路特性的不一致而被广泛采用。在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。RS-232-C接口(又称EIA RS-232-C)是目前最常用的一种串行通讯接口。它是在1970年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。

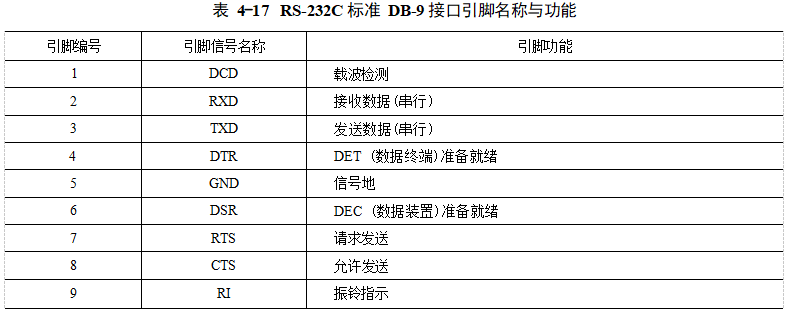

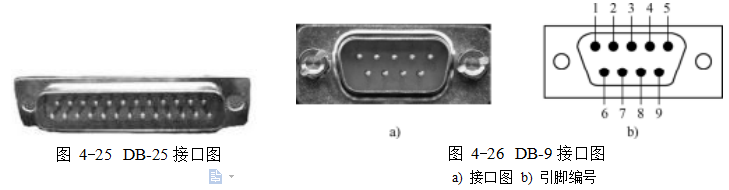

一个完整的RS-232C接口有22根线，采用标准的25芯DB-25接口(见图4-25)。目前广泛采用的是简化后的9芯DB-9接口(见图4-26)，其引脚定义见表4-17。而在实际应用时，通常仅使用RXD、TXD和GND引脚。

IC解密RS-232C接口标准采用负逻辑，+3~+15V为逻辑0，-15~-3V为逻辑1。TTL器件的电源电压是5V，其高电平和低电平分别约为3.4V和0.2V。CMOS器件的电源电压范围为+3~+18V，高电平接近电源电压，低电平接近0V。因此，RS-232C接口电平与TTL电平及CMOS电平不兼容，需要进行电平转换后才能相连。常用的TTL与RS-232C电平的转换芯片是MAX232，其引脚和内部逻辑功能如图4-27所示。

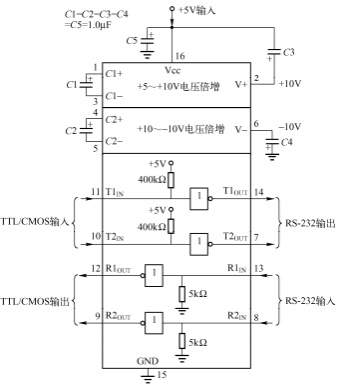

图4-27 MAX232的引脚和内部逻辑功能

IC解密需要指出，PC串口采用的是RS-232接口标准，需按照如图4-28所示的方式与单片机串口连接。另外，采用TTL电平和采用RS-232C电平的串口数据传输距离不同，TTL串口的传输距离在1m范围内，而RS-232C串口的传输距离在15m范围内。RS-232C串口的传输速度范围为0~20000bit/s。
