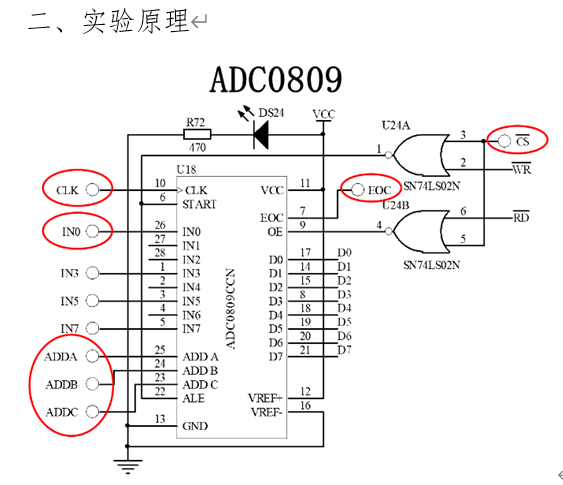

IC解密ADC0809模数转换器，实验箱51单片机工作在总线模式，有一模拟电压，电压高低由旋钮电位器控制
要求:
1、IC解密通过接线令ADC0809的起始地址为0A000H
2、IC解密使用0809上的IN0采集模拟电压值
3、IC解密将0809转换的结果的二进制数值用8位LED显示
4、IC解密将转换结果的16进制数值用2位数码管显示
5、IC解密将采集到的电压值用3位数码管显示，整数位占1位，显示小数点，小数占2位
单片机源程序如下:
- /*************************************************************************************
- *
-
-
- **************************************************************************************
- */
- #include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器
- #include"temp.h"
- typedef unsigned int u16; //对数据类型进行声明定义
- typedef unsigned char u8;
- sbit led1=P2^0;
- sbit led2=P2^1;
- sbit LSA=P2^2;
- sbit LSB=P2^3;
- sbit LSC=P2^4;
- #define GPIO_DIG P0
- #define GPIO_KEY P1
- char num=0;
- u8 DisplayData[8];
- u8 KeyValue; //用来存放读取到的键值
- u8 code smgduan[13]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0xc0,0xf9,0xa4};//显示0~F的值
- /*******************************************************************************
- * 函 数 名 : delay
- * 函数功能 : 延时函数，i=1时，大约延时10us
- *******************************************************************************/
- void delay(u16 i)
- {
- while(i--);
- }
- /*******************************************************************************
- * 函 数 名 : KeyDown
- * 函数功能 : 检测有按键按下并读取键值
- * 输 入 : 无
- * 输 出 : 无
- *******************************************************************************/
- void KeyDown(void)
- {
- char a=0;
- GPIO_KEY=0x0f;
- if(GPIO_KEY!=0x0f)//读取按键是否按下
- {
-
- {
- //测试列
- GPIO_KEY=0X0F;
- switch(GPIO_KEY)
- {
- case(0X07): KeyValue=11;break;
- case(0X0b): KeyValue=12;break;
- case(0X0d): KeyValue=10;break;
- case(0X0e): KeyValue=3;break;
- }
- //测试行
- GPIO_KEY=0XF0;
- switch(GPIO_KEY)
- {
- case(0X70): KeyValue=KeyValue;break;
- case(0Xb0): KeyValue=10;break;
- case(0Xd0): KeyValue=10;break;
- case(0Xe0): KeyValue=10;break;
- }
-
- }
- }
- }
- void LED(void)
- {
- switch(KeyValue)
- {
- case(1):LSA=1;LSB=1;LSC=1;break;
- case(2):LSA=1;LSB=1;LSC=1;break;
- case(0):LSA=1;LSB=1;LSC=1;break;
- }
- }
