DC/DC转换器是开关电源芯片，指利用电容、软件开发电感的储能的特性，通过可控开关(MOSFET等)进行高频开关的动作，将输入的电能储存在电容(感)里，当开关断开时，电能再释放给负载，提供能量。其输出的功率或电压的能力与占空比(由开关导通时间与整个开关的周期的比值)有关。开关电源可以用于升压和降压。

输出电压通过分压电阻与基准电压作比较，从而形成一个反馈。当输出电压减小并低于基准电压，比较器输出发生翻转并触发振荡电路开始工作。振荡电路输出一个固定时间的脉冲，用于控制MOS管的导通。反之则MOS管将被截止。其中导通由振荡器控制，而截止时间取决于负载。按这样的方法，即可控制输出电压。

电荷泵为容性储能DC-DC产品，可以进行升压，也可以作为降压使用，还可以进行反压输出。电荷泵消除了电感器和变压器所带有的磁场和电磁干扰。

工作原理

电荷泵是通过外部一个快速充电电容(Flying Capacitor)，内部以一定的频率进行开关，对电容进行充电，并且和输入电压一起，进行升压(或者降压)转换。最后以恒压输出。在芯片内部有负反馈电路，以保证输出电压的稳定，如上图Vout ，经R1,R2分压得到电压V2，与基准电压VREF做比较，经过误差放大器A，来控制充电电容的充电时间和充电电压，从而达到稳定值。电荷泵可以依据电池电压输入不断改变其输出电压。例如，它在1.5X或1X的模式下都可以运行。当电池的输入电压较低时，电荷泵可以产生一个相当于输入电压的1.5倍的输出电压。而当电池的电压较高时，电荷泵则在1X模式下运行，此时负载电荷泵仅仅是将输入电压传输到负载中。这样就在输入电压较高的时候降低了输入电流和功率损耗。

降压转换器的工作原理

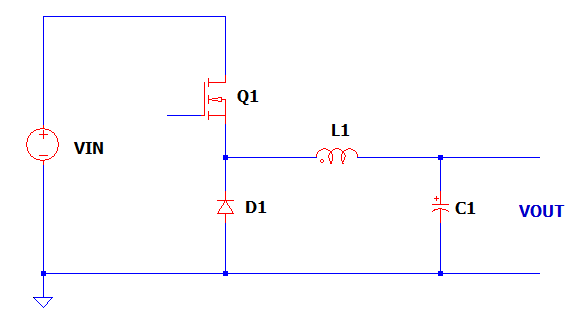

降压转换器是一种输出电压低于输入电压的开关转换器。也称为降压开关转换器。降压转换器只有四个主要部件。它们分别是开关管(下图中的Q1)、二极管(下图中的D1)、电感器(下图中的L1)和电容滤波器(下图中的C1)。输入电压 VIN 必须高于输出电压 VOUT 才能成为降压转换器。

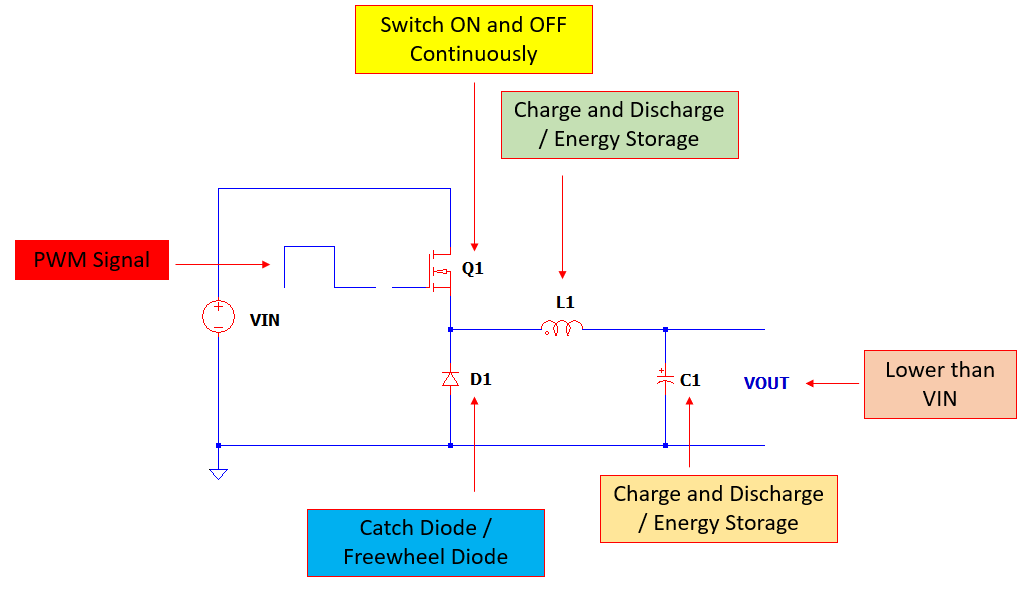

降压转换器充当电压调节器，软件开发但利用 BJT、MOSFET 或 IGBT 等半导体部件的开关动作。 Q1将不断地开关，D1充当续流二极管，L1将充放电能量，而C1将存储能量。降压稳压器是一种低损耗稳压器，如果设计得当，效率可达 90% 以上。

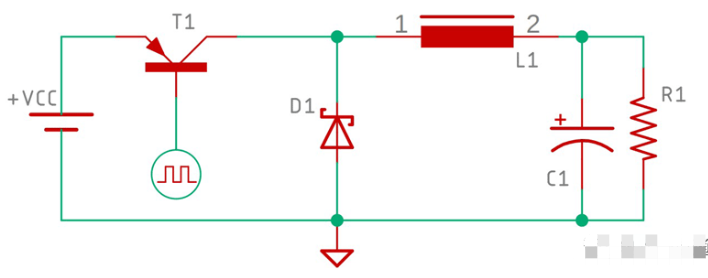

降压转换器的电路原理

上图显示了一个非常基本的降压转换器电路。要了解降压转换器的工作原理，我将把电路分为两种情况。晶体管导通时的第一个条件，晶体管关闭时的下一个条件。

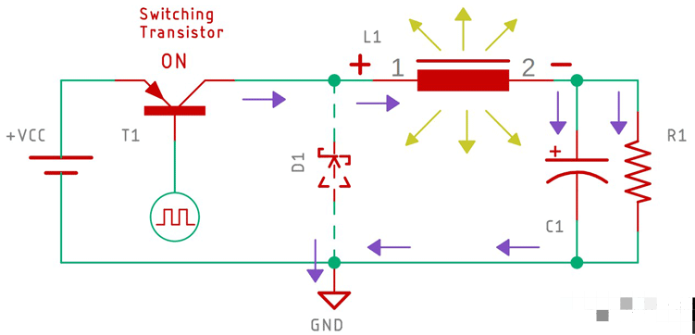

1、晶体管开启状态

在这种情况下，我们可以看到二极管处于开路状态，因为它处于反向偏置状态。在这种情况下，一些初始电流将开始流过负载，但电流受到电感器的限制，因此电感器也开始逐渐充电。(关注不迷路-电路一点通)因此，在电路导通期间，电容器会逐个周期地建立充电，并且该电压会反映在负载上。

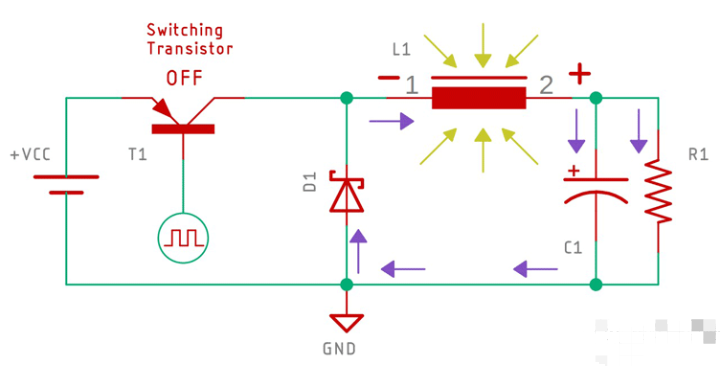

2、晶体管关闭状态

当晶体管处于关闭状态时，软件开发存储在电感器 L1 中的能量会崩溃并通过二极管 D1 流回，如带箭头的电路所示。在这种情况下，电感两端的电压极性相反，因此二极管处于正向偏置状态。现在，由于电感器的磁场坍塌，电流继续流过负载，直到电感器电量耗尽。所有这些都发生在晶体管处于关闭状态时。

在电感几乎耗尽存储能量的一段时间后，负载电压再次开始下降，在这种情况下，电容器C1成为主要电流源，电容器在那里保持电流流动，直到下一个周期开始再次。
